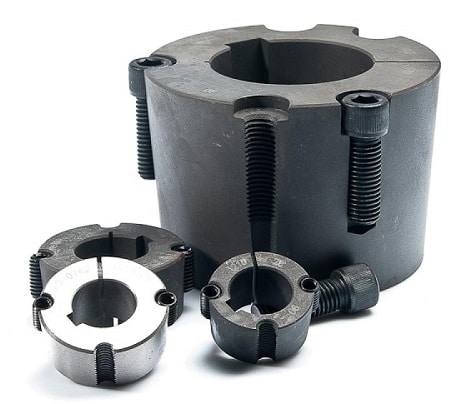

بوش مخروطی یا تیپر لاک Taper Lock Bush
بوش مخروطی
روشهای گوناگونی جهت اتصال شفت موتور به قطعاتی نظیر چرخدنده ها و پولی ها وجود دارد، ولی از آنجا که روشهای سنتی مانند خار و اتصال انقباضی یا جا زدن پرسی با دشواری های بسیاری در مونتاژ و دمونتاژ همراه هستند امروزه از قطعاتی با اتصال آسان از طریق پیچ مانند پاور لاک و تیپر لاک استفاده میشود. پاور لاک و تیپر لاک از نظر نحوه عملکرد مشابه هم هستند، با وجود این تفاوتهایی در کاربرد از دو جنبه ابعادی و گشتاور قابل انتقال دارند.
بوشهای مخروطی قطعات واسطه استاندارد هستند که برای نصب انواع پولی روی شفتها بکار میروند. استفاده از بوشهای مخروطی در مونتاژ سریعتر و ساده تر دستگاه نقش زیادی داشته و صرفه جویی در زمان ساخت ، مونتاژ دستگاه و هزینه های تراشکاری پولیهاست. هنگام تعمیرات هم کار بمراتب ساده تر است.
بدلیل نوع طراحی و دقتهایی که در مراحل ساخت بوشهای مخروطی صورت میگیرد ، ضمن هم محور شدن کامل پولی با شافت ، میزان سطح درگیری شافت و پولی به حداکثر ممکن میرسد ، و این نکته ای است که در روش سنتی سفت کردن پولی توسط پیچ روی شفت هیچگاه حاصل نمیشود.
با استفاده از بوشهای مخروطی برای نصب پولی های تایمینگ روی شفت سروُ موتورها ، خطر شکستن انکودر موتورهای سروُ که بدلیل استفاده از چکش هنگام جا زدن پولی ممکن است اتفاق بیافتد نیز از بین میرود.

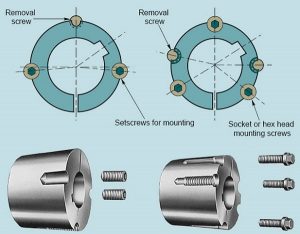

نصب بوشهای مخروطی فقط با سفت کردن چند پیچ انجام میشود. اگر حتماً خار روی شفت باید استفاده شود ، استفاده از بوشهای مخروطی گزینه ی مناسبی است.
اگر لزوماً خار روی شفت احتیاج نیست ، میتوانید هم از بوش مخروطی یا تیپر لاک (Taper Lock Bush) و هم از بوشهای قفل کننده (Power Lock) استفاده کنید. در بوشهای قفل کننده امکان استفاده از خار نیست.
استفاده از بوشهای مخروطی صرفه جویی در وقت و هزینه های شماست ، ضمن اینکه بکارگیری قطعاتی که در کارخانه و توسط ماشین آلات مخصوص ساخته شده اند کیفیت کار مونتاژ را بالا میبرد.
هدف استفاده از قفل کن ها:
الف- نصب انواع قطعات صنعتی بر روی محور (شافت)، بدون استفاده از خار و جای خار، لازم به ذکر است ،حذف جای خار سبب تقویت شفت و در نتیجه، پائین آمدن قطر شفت انتخابی می شود. (صرفه جوئی در مواد اولیه)
ب- ایجاد ارتباط میان انواع محورهای انتقال قدرت و…
مزیت های ویژه :
* مشاوره مهندسی و انتخاب محصول (انجام محاسبات مهندسی)
* تضمین کیفیت و اصل بودن کالا
* کوتاه ترین زمان تحویل
* آموزش محاسبات و انتخاب محصول
